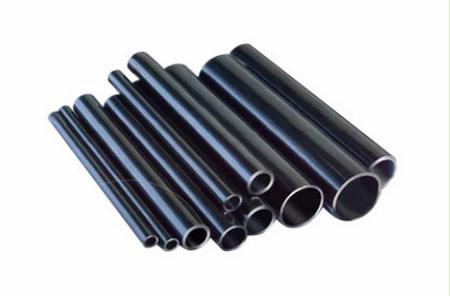

Tube sans joint métrique en acier carbone
  • Diamètre extérieur normalisé de 4mm à 32mm
  • Longueur de 20' standard, autres longueurs sur demande
  • Spécification ASTM A 179
  • Étiré à froid, dureté moins de 65Rb
  • Nettoyé et huilé pour sa protection
  • Détails de fabrication imprimés sur le tube
  • Traçabilité du matériel
  • Certificat de matériel ou d'inspection disponible

Tube sans joint métrique en acier carbone

Tubes métriques en acier carbone sans soudure, idéaux pour les applications internationales.

Élément chimique Acier carbone
Carbone 0.150
Manganèse 0.30 à 0.60
Phosphore 0.045 max
Soufre 0.035
GRADE ASTM ASME SAE AMS
Acier carbone A179 SA 450 J-524 2445

Tuyau métrique en acier carbone

sans joint ASTM A179

Pression (PSI) par dimension extérieure vs épaisseur de la paroi

O.D. 1.0 1.5 2.0 2.5 3.0 4.0
4 502 - - - - -
6 341 528 665 - - -
8 256 384 528 632 - -
10 205 307 410 553 641 -
12 170 256 341 476 553 -
15 136 205 323 393 460 -
16 160 197 258 372 435 -
18 143 170 274 335 393 -
20 - 191 205 305 358 460
22 - 139 186 232 329 -
25 - - 202 205 294 379
28 - - 146 183 265 343
30 - - 171 210 249 323
35 - - 147 182 216 281

Note : vous pouvez défiler le tableau avec votre doigt ou la souris.

La pression de travail est exprimée en PSI pour une température de -20° F (-28° C) à 100° F (37° C)

Le code A.S.M.E. suggère une pression d'éclatement selon un facteur de sécurité de quatre (4) a un (1) à des températures entre -20° F (-28° C) et 100° F (37° C). Pour des températures plus élevées vous devrez tenir compte du facteur de correction de température.

Note : Toute l'information présente n'est qu'une valeur moyenne. Elle ne peut donc pas garantir une valeur maximale ou minimale.

Fahren. Celsius Acier
70 21 1.00
150 66 0.98
200 93 0.95
250 121 0.93
300 149 0.89
350 177 0.87
400 204 0.86
500 260 0.82
600 316 0.77
700 427 0.73
800 482 0.59
