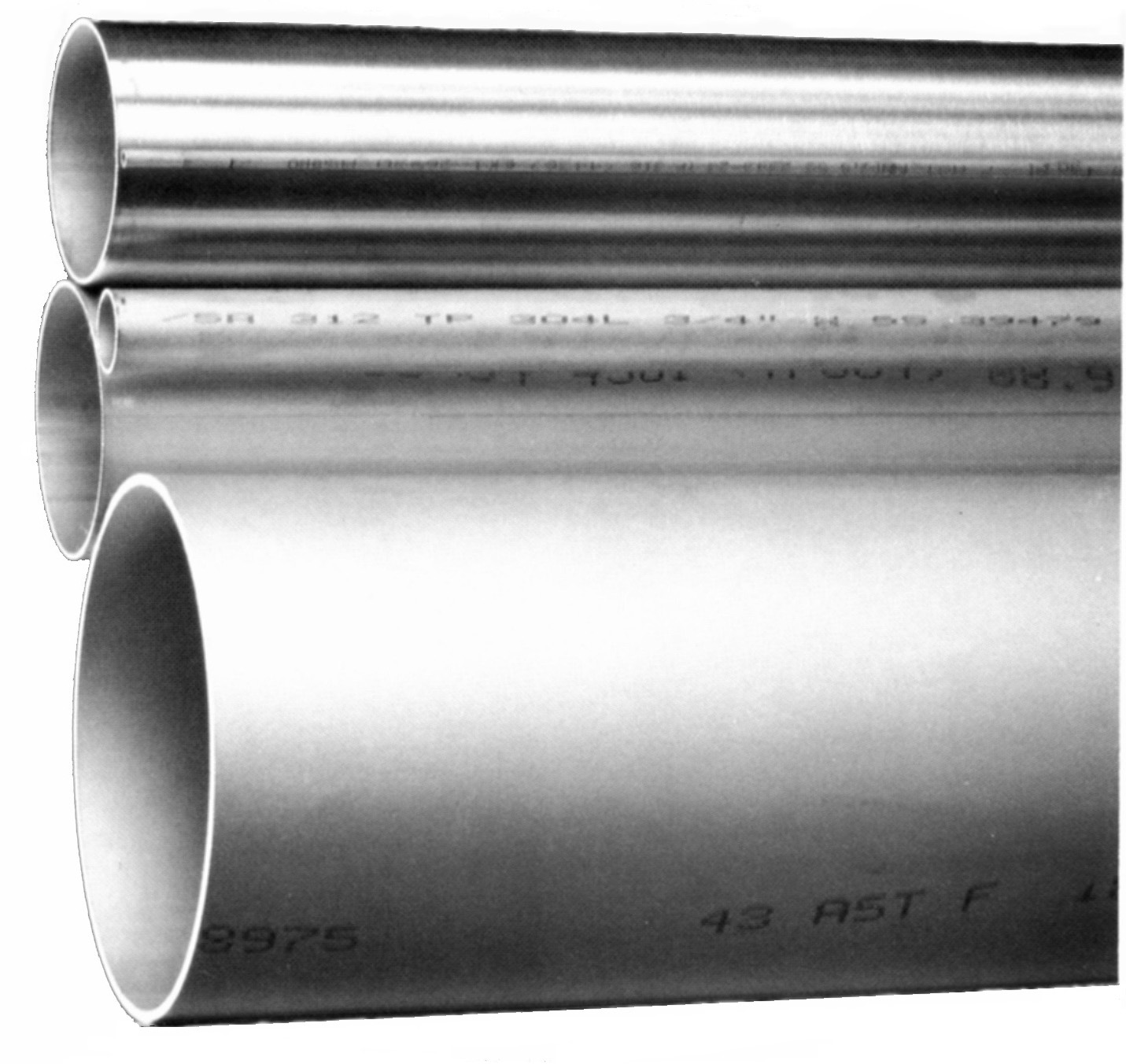

Tuyau fractionnel 316/316L
Tuyaux en acier inoxydable 316/316L, idéaux pour une grande variété d'applications industrielles nécessitant une haute résistance à la corrosion.
- Diamètre intérieur normalisé de 1/4" à 24"
- Longueur de 20' standard, autres longueurs sur demande
- Spécification ASTM A312
- Grade 316 / 316L
- Fini extérieur satin
- Nettoyé et passivé
- Détails de fabrication imprimés sur le tuyau
- Traçabilité du matériel
- Certificat de matériel ou d'inspection disponible
| Élément chimique | Grade 316/316L |
|---|---|
| Carbone | 0.035 max |
| Chrome | 16.0 à 18.0 |
| Nickel | 10 à 14 |
| Molybdène | 1.0 à 3.0 |
| Manganèse | 2.0 max |
| Silicium | 1.0 max |
| Phosphore | 0.045 max |
| Soufre | 0.030 max |
| GRADE | UNS | ASTM | ASME | AFNOR | BS |
|---|---|---|---|---|---|
| 316 / 316L | S31600 / S31609 | A312 | SA321M-00 | Z2CND17-13 | 316S13 / 316S33 |
Tuyau fractionnel en acier inoxydable
soudé de type 316 / 316L ASTM A312
Pression (PSI) par dimension extérieure vs épaisseur de la paroi
| Dim. | 5 | 10 | 40 | 80 | 120 | 140 | 160 | E.-H. |
|---|---|---|---|---|---|---|---|---|
| 1/4 | 3 400 | 4 510 | 6 110 | 8 260 | - | - | - | - |
| 3/8 | 2 722 | 3 610 | 5 050 | 7 000 | - | - | - | - |
| 1/2 | 2 900 | 3 700 | 4 870 | 6 560 | - | - | 8 348 | - |
| 3/4 | 2 320 | 2 960 | 4 030 | 5 500 | - | - | 7 785 | 11 000 |
| 1 | 1 854 | 3 100 | 3 790 | 5 100 | - | - | 7 129 | 10 096 |
| 1 1/4 | 1 468 | 2 460 | 3 160 | 4 310 | - | - | 5 648 | 8 630 |
| 1 1/2 | 1 283 | 2 150 | 2 860 | 3 940 | - | - | 5 546 | 7 895 |
| 2 | 1 026 | 1 720 | 2 430 | 3 442 | - | - | 5 416 | 6 884 |
| 2 1/2 | 1 083 | 1 565 | 2 648 | 3 600 | - | - | 4 891 | 7 200 |
| 3 | 889 | 1 286 | 2 314 | 3 214 | - | - | 4 693 | 6 429 |
| 3 1/2 | 778 | 1 125 | 2 119 | 2 981 | - | - | - | 5 962 |
| 4 | 692 | 1 000 | 1 975 | 2 808 | 3 650 | - | 4 425 | 5 617 |
| 6 | 617 | 759 | 1 585 | 2 445 | 3 187 | - | 4 064 | 4 891 |
| 8 | 474 | 644 | 1 400 | 2 175 | 3 122 | 3 531 | 3 939 | 3 804 |
Note : vous pouvez défiler le tableau avec votre doigt ou la souris.
La pression de travail est exprimée en PSI pour une température de -20° F (-28° C) à 100° F (37° C)
Le code A.S.M.E. suggère une pression d'éclatement selon un facteur de sécurité de quatre (4) a un (1) à des températures entre -20° F (-28° C) et 100° F (37° C). Pour des températures plus élevées vous devrez tenir compte du facteur de correction de température.
Note : Toute l'information présente n'est qu'une valeur moyenne. Elle ne peut donc pas garantir une valeur maximale ou minimale.
| Fahren. | Celsius | 316 / 316L |
|---|---|---|
| 70 | 21 | 1.00 |
| 150 | 66 | 1.00 |
| 200 | 93 | 1.00 |
| 250 | 121 | 0.98 |
| 300 | 149 | 0.98 |
| 350 | 177 | 0.97 |
| 400 | 204 | 0.96 |
| 450 | 232 | 0.92 |
| 500 | 260 | 0.90 |
| 600 | 316 | 0.85 |
| 700 | 371 | 0.82 |
| 800 | 427 | 0.80 |
| 900 | 482 | 0.78 |
| 1000 | 538 | 0.76 |
| 1100 | 593 | 0.62 |
| 1200 | 659 | 0.37 |
