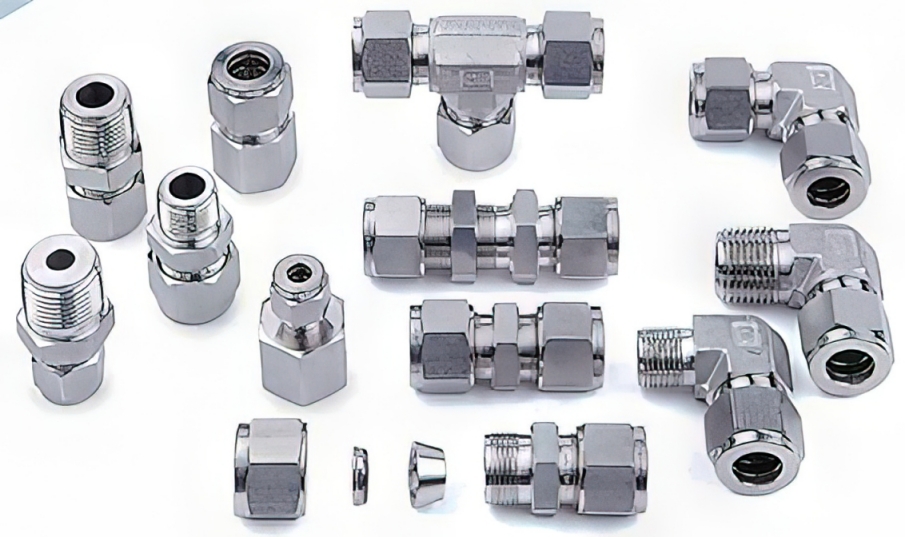

DK-LOK® Raccord Tube (Fittings)
DK-LOK® offre une excellente étanchéité sans fuite sur les gaz à haute pression, le vide, les impulsions, les chocs thermiques, les fortes vibrations et de nombreuses autres applications strictes.
- 1/16 to 2 in OD/ 2mm to 50mm OD
- Traçabilité des codes thermiques
- réutilisable
- Construction à filetage mâle roulé

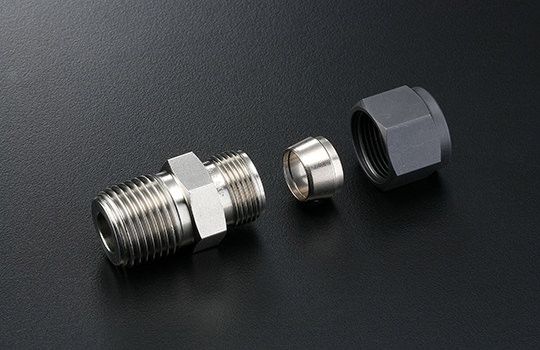

DK-LOK® Raccords Serie Z (Fittings)
- Grandeur : 1/4″, 3/8″, 1/2″, 3/4″, 1″ O.D
- Matériel : Fabriqué en acier inoxydable 316
- Pressions et températures nominales : Identique aux raccords pour tubes DK-LOK®
- Dimensions : Les raccords sont dimensionnellement identiques aux raccords de tube DK-LOK®
- Conception résistante aux vibrations
- L'anneau rouge autour facilite l'inspection visuelle
- Construction robuste en acier inoxydable

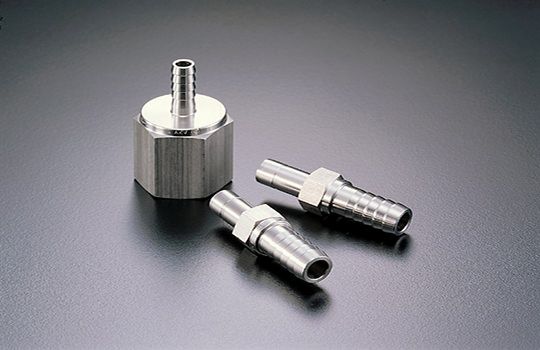

Raccords d'adaptateur de tuyau (Hose Adapter Fittings)
Les raccords d'adaptateur de tuyau DK-LOK® sont conçus pour être utilisés avec des tubes en plastique souple ou en caoutchouc.
La conception standard de la cannelure de tuyau (hose barb) est à utiliser avec un manchon de tuyau (hose sleeve) ou un collier de serrage (hose clamp).
La conception standard de la cannelure de tuyau (hose barb) est à utiliser avec un manchon de tuyau (hose sleeve) ou un collier de serrage (hose clamp).
- Acier inoxydable et laiton (brass)
- Tuyaux de 1/8 à 1 po
- Adaptateur mâle, adaptateur femelle
- Adaptateur de tubes
- Adaptateur de raccord de tube DK-LOK®
- Manchon de tuyau (hose sleeve)

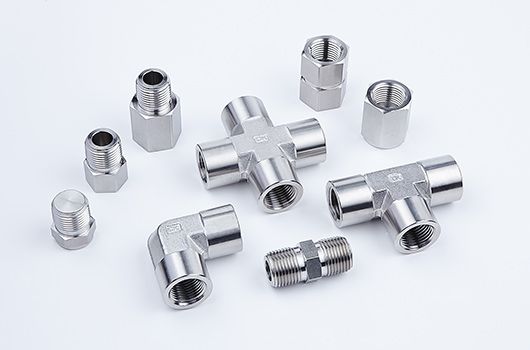

Instrumentation de Tuyauterie et raccords à souder (Pipe & Weld Fittings)
Les raccords filetés sont disponibles en 3 cotes différentes Cote standard, 6K et 10K.
La construction à filetage fin des tuyaux (Fine pipe thread) est égale ou supérieure aux exigences de l'ASME B1.20.1 pour assurer un engagement maximal du filetage.
La construction à filetage fin des tuyaux (Fine pipe thread) est égale ou supérieure aux exigences de l'ASME B1.20.1 pour assurer un engagement maximal du filetage.
- Filetage de tuyau 1/8 à 1 po.
- Soudage par douille de tube (Tube Socket) 1/8 à 1 po.
- Acier inoxydable 316, laiton (brass) et acier au carbone
- Conception de corps plat de clé permettant la norme Hex. ensemble de clé.

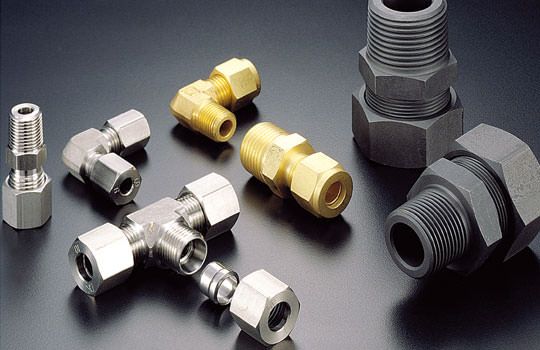

Bite type Fittings - JIS
Le raccord de type Bite se compose de trois parties : corps, manchon (sleeve) et l'écrou, et est conçu pour fonctionner sur des tubes à paroi moyenne et lourde.
Lors du serrage de l'écrou, le manchon poussé vers l'avant sur le tube mord le tube avec le degré de manchon, c'est ainsi que l'étanchéité est obtenue et entraîne une arête interne à l'intérieur du tube.
- Norme JIS B2351 et DIN 2353
- 6 à 42 mm de diamètre extérieur
- Acier inoxydable, acier au carbone et laiton (brass) Norme JIS B2351 et DIN 2353

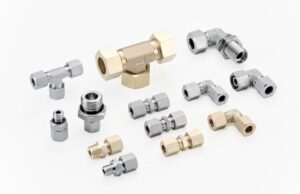

Raccords DIN type Bite (Bite type Fittings)
Le raccord de tube de type Bite DK DIN est un raccord métrique sans évasement qui se compose d'un corps, d'une bague progressive (manchon) et d'un écrou.
Ces accessoires sont fabriqués conformément à la norme DIN2353/DIN EN ISO8434-1.
- Acier inoxydable, acier au carbone et laiton (brass)
- Pression nominale : PN (DIN 2401, partie 1, ébauche)
- Pression de service : PB (DIN 2401, partie 1, ébauche)

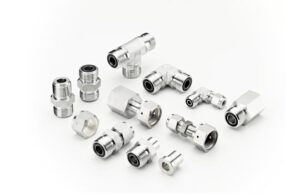

Raccords à joint O-Ring série DO
Conçu pour un assemblage rapide dans des tuyaux, des tubes et des systèmes soudés.
La conception unique permet une installation facile là où l'espace est limité.
- Taille : 1/8″ à 1″ (Taille DO)
- Matière : Inox 316/316L
- Tube, NPT, filetage SAE et raccords à souder
- L'étanchéité est réalisée avec un joint O-Ring captif dans le composant du corps.
- Les assemblages peuvent être utilisés de la haute pression au vide critique, dans une large plage de température.

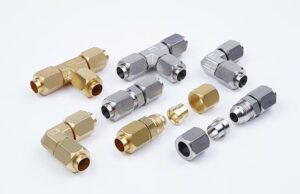

Raccords de tubes JIC série K
Le raccord de tube JIC de la série DK-LOK® K se compose d'un corps, d'un manchon et d'un écrou et répond aux exigences des normes SAE J514 et ISO 8434-3.
Les raccords de tube JIC de la série DK-LOK® K sont capables de se connecter à des tubes en pouces et métriques sans changer le manchon et l'écrou.
- Taille : 1/8″ à 2″ (Tube O.D pouce) 4mm à 50mm (Tube O.D Métrique)
- Acier inoxydable, acier au carbone et laiton (brass)
- Raccords universels pour tube en pouces et métrique
Raccords de tuyaux enfichables (Push-On Hose)
Conçu pour être utilisé avec un tuyau composé élastomère de haute qualité et basse pression tel qu'un tuyau en caoutchouc synthétique renforcé de tresse textile.
- Taille du tuyau : 1/4″, 3/8″, 1/2″, 5/8″, 3/4″ et 1″ D.E.
- Raccords pour tubes DK-LOK® (1/4″, 3/8″, 1/2″)
- Adaptateurs de tubes (1/4″ à 3/4″)
- Unions (1/4″ à 3/4″)
- Connecteurs mâles (1/4″ à 3/4″)
