Voici quelques definitions relatives aux valves :
- Pression de craquage : Le clapet champignon est actionné lorsque la différence de pression entre l'entrée (en amont) et la sortie (en aval) atteint la plage de pression de fissuration.
- Pression de rescellage : Les valves qui ont une pression de fissuration plus élevée peuvent être scellées de manière étanche aux bulles par la force du ressort. La pression de rebouchage est la pression dans le même sens d'écoulement, mais inférieure à la pression de craquage.
- Contre-pression : Les valves qui ont une pression d'ouverture de 5 psig (0,34 bar) et moins peuvent ne pas être en mesure de revenir au joint étanche aux bulles. Cela peut nécessiter une contre-pression pour presser le joint pour former un contact étanche aux bulles en plus de la force du ressort.

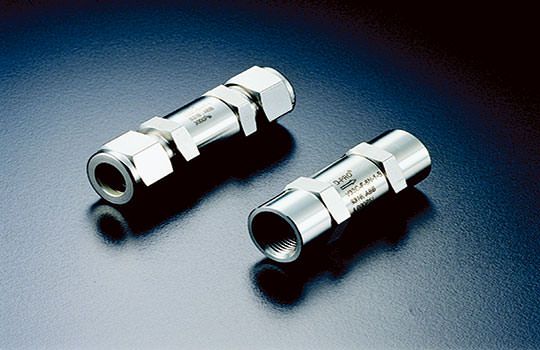

Valves de sécurité (Check Valves) DK-LOK® pour la série V33
Conçu pour empêcher la perte de fluide causée par des connexions défaillantes et pour le contrôle du débit unidirectionnel des fluides dans le traitement chimique, la production d'électricité, l'industrie pétrolière et gazière.
La série V33 de valve de sécurité DK-LOK® peut aller de pressions de 3000 psig (206 bar) à 6000 psig (413 bar).
- Pression de service : 3000 psig
- Pression de craquage : 1/3 à 100 psig
- Acier inoxydable et laiton (brass)
- 1/8 à 1 po. diamètre extérieur
- Filetage de tuyau 1/8 à 1 po.

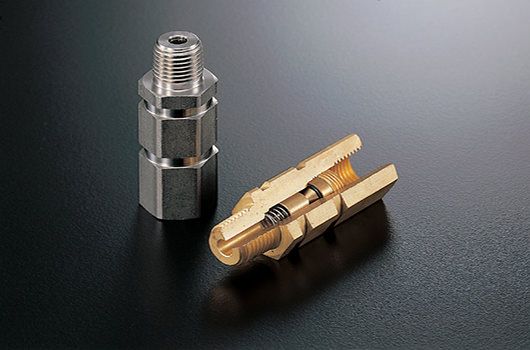

Valves de sécurité (Check Valves) DK-LOK® pour la série VP33
Conçu pour un anti-éclatement du joint torique (O-Ring) et avec une construction du corps d'une seule pièce.
- Pression de service : 3000 psig
- Pression de craquage : 1/3 à 25 psig
- Acier inoxydable et laiton (brass)
- Filetage de tuyau 1/4 à 1/2 po.

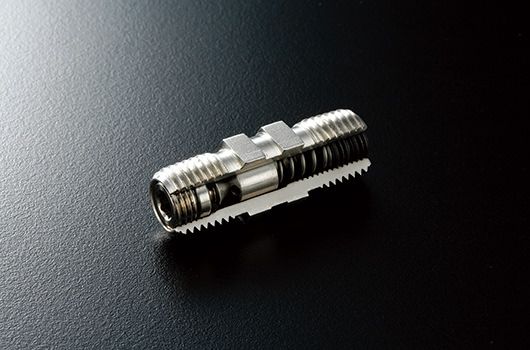

Valves de sécurité (Check Valves) DK-LOK® pour la série VA33
Conçu pour des temperature jusqu'a 190°C (375°F) avec un joint torique (O-ring) FKM. Pression de craquage réglable à l'aide de la clé Allen.
La série VA33 de valve de sécurité et filtre DK-LOK® peut aller de pressions de 3000 psig (206 bar) à 6000 psig (413 bar).
- Pression de service : 3000 psig
- Pression de craquage : 3 à 600 psig
- Acier inoxydable et laiton (brass)
- Filetage de tuyau 1/4 à 1/2 po.

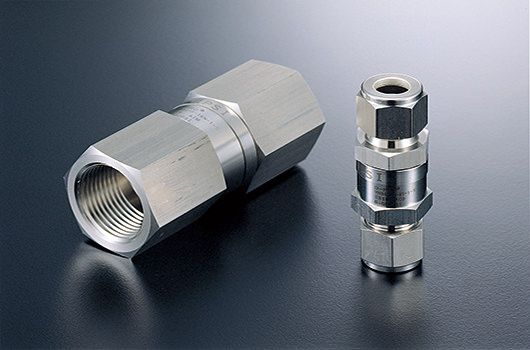

Valves de sécurité (Check Valves) DK-LOK® pour la série VH36
Conçu d'un scellement anti-éclatement avec le joint collé sur le clapet.
La série VH36 de valve de sécurité DK-LOK® peut aller de pressions de 3000 psig (206 bar) à 6000 psig (413 bar).
- Pression de service : 6000 psig
- Pression de craquage : 1/3 à 25 psig
- Acier inoxydable
- 1/8 à 1 po. diamètre extérieur
- Filetage de tuyau 1/8 à 1 po.

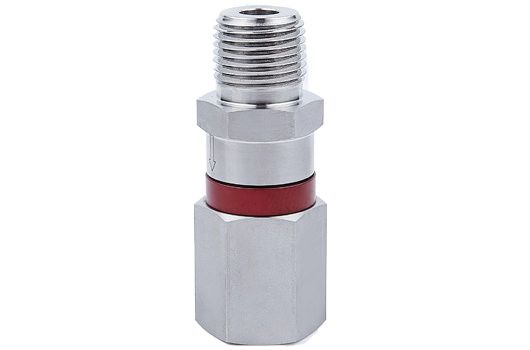

Valves de sécurité (Check Valves) DK-LOK® pour la série VX36
Conçu pour arrêter la libération incontrôlée de fluide du système en cas de rupture de ligne en aval.
La série VX36 de valve de sécurité DK-LOK® peut aller de pressions de 3000 psig (206 bar) à 6000 psig (413 bar).
- Pression de service : 6000 psig
- Température supporté : jusqu'à 204℃ (400℉)
- Conçu pour arrêter la libération incontrôlée du support système
- Acier inoxydable
- 1/4 à 1/2 po. diamètre extérieur
- Filetage de tuyau 1/8 à 1/2 po.
- Raccords DK-Lok et fin de tuyau jusqu'à 1/2 po.

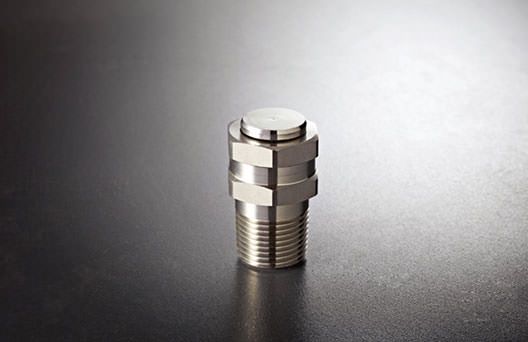

Valves de sécurité (Check Valves) DK-LOK® pour la série V61
Conçu pour une pression de fissuration précise avec une grande fiabilité. Maintien l'étanchéité à 95 ~ 98 % de la pression de réglage au moins. Performances de rescellage fiables.
La série V61 de valve de sécurité DK-LOK® peut aller jusqu'à une pression de 400 psig (28 bar).
- Pression de craquage : 0.5 à 150 psig
- -65 à 400℉ (-54 à 204℃) Diffère de la sélection de matériaux
- Filetage de tuyau 1/8 à 1 po.

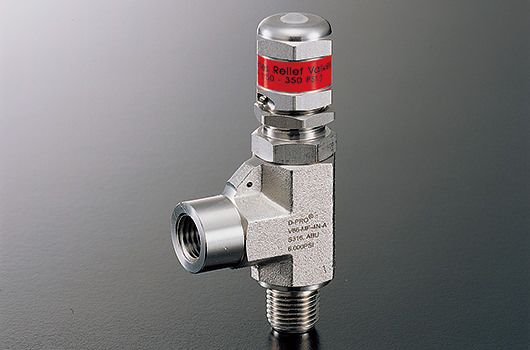

Valves de sécurité (Relief Valves) DK-LOK® pour la série V63 et V66
Conçu pour contourner le fluide du système pour évacuer l'instrument ou la jauge sensible dans le système de la surpression.
La série V63 et V64 de valve de sécurité DK-LOK® peut aller jusqu'à une pression de 6000 psig.
- Pression de service : 300 à 6000 psig
- Pression de craquage : 10 à 6000 psig
- Température supporté : -18 à 400℉ (-28 à 204℃)
- Acier inoxydable avec joints FKM
- 1/4 à 1/2 po. diamètre extérieur
- Filetage de tuyau 1/4 à 1/2 po.

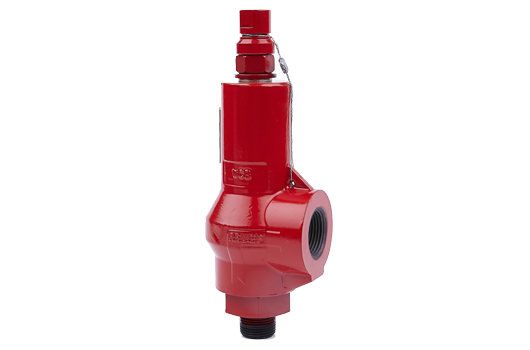

Valves de sécurité (Relief Valves) DK-LOK® pour la série V64
Conçu pour des applications à larges médias : Air, gaz, du GNC et des liquides. Siège souple haute performance : fournit un joint étanche répétitif et fiable.
La série v64 de valve de sécurité DK-LOK® peut aller jusqu'à une pression de 6000 psig.
- Pression de service : 6000 psig
- Pression de craquage : 15 à 5500 psig
- Orifice : 0.404 po. (10.26mm)
- Air, gaz, GNC et liquide
- Filetage de tuyau 1/2 à 1 po.
Clapets anti-retour (Check Valves) DK-LOK® pour la série V33, VP33, VA33, VDA33, VH36 et VL36
Conçu pour contourner le fluide du système pour évacuer l'instrument ou la jauge sensible dans le système de la surpression.
La série V33, VP33, VA33, VDA33, VH36 et VL36 de valve de sécurité DK-LOK® peut aller jusqu'à une pression de 6000 psig.
- Pressions jusqu’à 3 000 psig (206 bar) et 6 000 psig (413 bar)
- Soupapes de pression de craquage fixes, V33, VP33, VH36, VCH36
- Soupapes de pression de craquage réglables, VA33, VDA33
- Clapets anti-retours sans ressort, VL36
